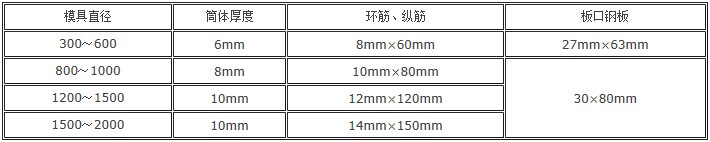

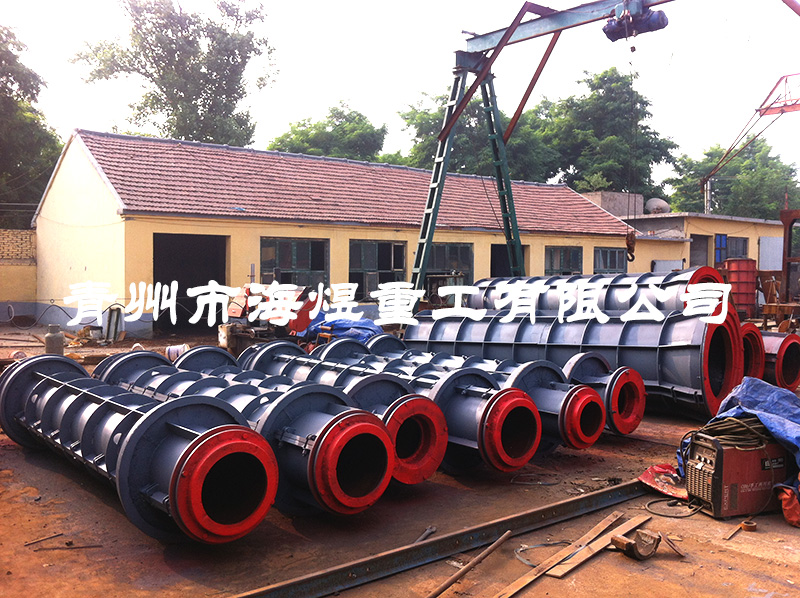

500×4000水泥管模具的結構型式為二半式，它的構造由以下主要零部件組成：筒體部件、承口盤、插口盤、跑輪。筒體部件包括：筒體（承口段筒體和直筒段筒體）、承口法蘭、插口法蘭、支承法蘭、合口板、環向筋板、縱向筋板和合口螺栓等零件。

離心水泥管模具承插口盤與筒體上承插口法蘭用螺栓聯接，靠止口圓定位對中，跑輪與筒體上的支承法蘭用螺栓聯接，靠錐面定位和對中，兩半模也是螺栓聯接，靠筒體上的止口板的凹凸止口相配和定位，凹槽中的膠條起密封作用：筒體部件上的零件都是采用焊接聯接。

離心水泥管模具主要部件的作用：

承口盤：是成型管子承口，并使承口尺寸達到標準要求。

插口盤：是成型管子插口，并使插口尺寸達到標準要求。對三階段離心水泥管模具而言，承插口盤還起縱向鋼筋的支承和定位作用。

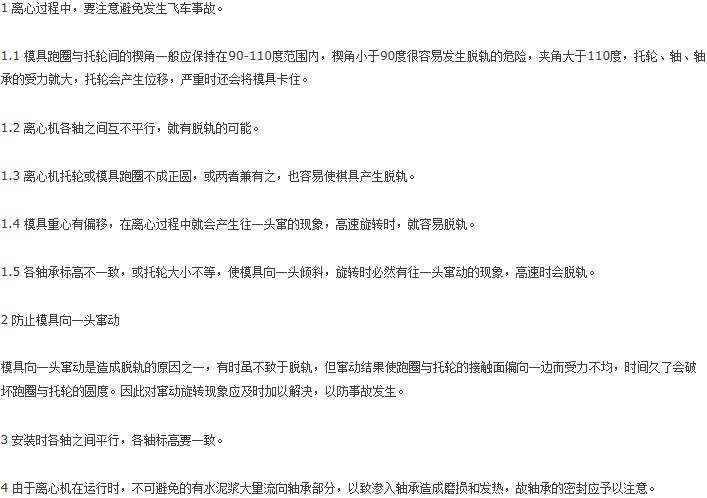

跑輪：模具通過它支承在離心制管機的托輪上，離心制管機運轉時，靠托輪與跑輪的摩擦帶動模具旋轉。

筒體部件：它不但使成型管子外表的幾何形狀并使外表尺寸達到標準要求，而且在成型過程中二半合口處靠止口配合面定位，并壓縮企口槽中的密封條，起到密封作用，防止漏漿，從而保證管子的抗?jié)B性能。
