2016年以來，我廠對現有電桿模具進行了一模多用的試驗，利用DMZ190-12m電桿模具成功地生產出了DMZ190-9､10､11m三種預應力鋼筋混凝土電桿。電桿成品完全符合GB4623的規定。

一、工藝原理

在保證電桿模具規格尺寸不變、整體性不變、產品所需鋼絲下料長度滿足工藝要求的條件下，其基本原理為：

1. 鋼絲下料、穿絲、鐓頭、骨架成型等的加工過程與其它半成品的加工過程相同。

2. 骨架入模后，將骨架掛絲盤用螺絲拉桿聯結固定，而后進行預張。如圖1所示。

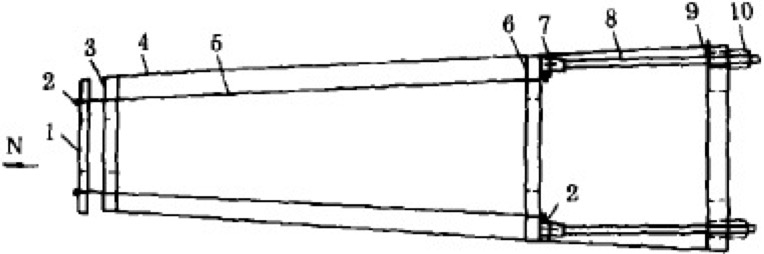

圖1
1. 張拉盤；2. 錨具；3. 梢部擋盤；4. 鋼模；5. 主筋；6. 模內掛盤；7. 銷釘聯板；8. 拉桿；9. 模外掛絲板；10. 拉桿緊固螺母；

3. 骨架預張、混凝土澆注、張拉、成型、蒸養等工序與其它產品相同。

4. 脫模前先將端頭掛絲盤拉桿螺母放松，而后從另一端對稱割斷鋼絲，方可脫模。

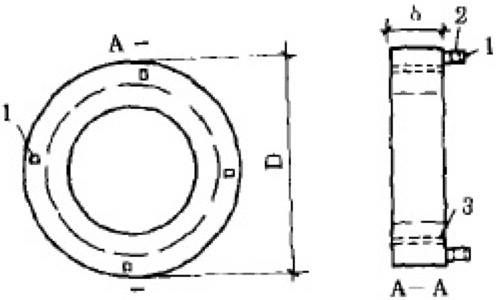

圖2
1. 螺絲拉板聯結板；2. 拉桿穿銷孔；3. 主筋穿絲孔；D. 桿根直徑-2

二、配件加工

1. 模內掛絲盤

鋼板按配筋量或總張拉力選用。一般厚度為20～25mm。加工圖如圖2所示。

2. 模外端頭掛絲板、拉桿及銷釘。

（1）端頭掛絲板

與模內掛絲盤的聯結采用拉桿，其作用為鋼絲骨架的整體錨固。加工圖如圖3所示。

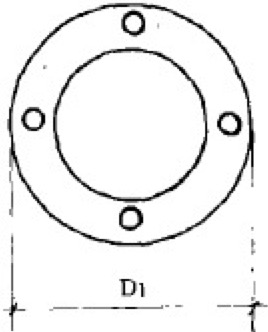

圖3
D1. 模內端直徑+40mm；δ. 與骨架拉絲盤相同；

2. 拉桿與銷釘

拉桿是張拉的主要承力桿，要求變形小、強度高，易拆而用。

拉桿與銷釘加工圖如圖4圖5所示。

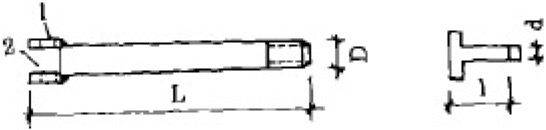

圖4 拉桿                                             圖5 銷釘

1. 銷釘孔；2. 拉絲盤與拉桿聯結口；L. 拉桿長度（根據模具與電桿長度的工藝要求而定）；D. 拉桿直徑；1. 銷釘長；d. 銷釘直徑

三、結論

根據我公司的生產實踐，采用一模多用生產，是一條成功的經驗。有以下四點優點：1. 提高了電桿模具的利用率；2. 增加了電桿模具的應變能力；3. 節省了投資；4. 工作原理和配件加工簡單，操作方便，費用低廉。
